Máy Thổi Khí Con Sò (Ring Blower): Nguyên Lý, Cấu Tạo & Hướng Dẫn Lựa Chọn Leave a comment

Trong hệ thống xử lý nước, nuôi trồng thủy sản và đặc biệt là vận hành hồ bơi/spa, việc cung cấp khí oxy hoặc tạo dòng sục massage mạnh mẽ là yếu tố then chốt. Thiết bị đứng sau sức mạnh này chính là Máy thổi khí con sò (Ring Blower).

Tuy nhiên, rất nhiều người dùng vẫn nhầm lẫn thiết bị này với quạt ly tâm hoặc máy nén khí, dẫn đến việc lựa chọn sai công suất và chủng loại. Bài viết này sẽ giải mã chi tiết về cấu tạo, nguyên lý “kênh bên” độc đáo và cách chọn máy chuẩn xác dựa trên biểu đồ đặc tuyến.

Máy thổi khí con sò là gì?

Máy thổi khí con sò (tên tiếng Anh: Ring Blower, Side Channel Blower, hoặc Regenerative Blower) là một thiết bị cơ học được thiết kế để tạo ra luồng khí có áp suất cao và lưu lượng vừa phải.

Tên gọi “con sò” xuất phát từ hình dáng bên ngoài của buồng nén khí có dạng xoắn ốc và các rãnh tản nhiệt, trông rất giống vỏ của một con sò biển.

Phân biệt nhanh 3 loại thiết bị khí phổ biến:

• Quạt ly tâm (Centrifugal Fan): Tạo ra lưu lượng gió rất lớn nhưng áp suất thấp (dùng để thông gió, làm mát).
• Máy nén khí (Compressor): Tạo ra áp suất cực lớn nhưng lưu lượng khí nhỏ (dùng cho công cụ khí nén, bơm lốp).
• Máy thổi khí con sò: Nằm ở giữa, cân bằng giữa áp suất và lưu lượng (dùng cho sục khí ao tôm, bể bơi Jacuzzi, xử lý nước thải).

Cấu tạo & Nguyên lý hoạt động “Tái tạo năng lượng”

Điều làm nên sự khác biệt của máy thổi khí con sò chính là nguyên lý Side Channel (Kênh bên) hay còn gọi là nguyên lý tái tạo năng lượng (Regenerative).

1. Cấu tạo chính

• Cánh quạt (Impeller): Được đúc nguyên khối với hàng chục cánh nhỏ (30-60 cánh) nằm ở ngoại vi.
• Buồng nén (Housing): Có một rãnh rỗng chạy vòng quanh cánh quạt, gọi là “kênh bên”.
• Đầu hút/Đầu đẩy (Inlet/Outlet): Thường được tích hợp sẵn bộ giảm thanh (Silencer) bên trong để giảm tiếng ồn.

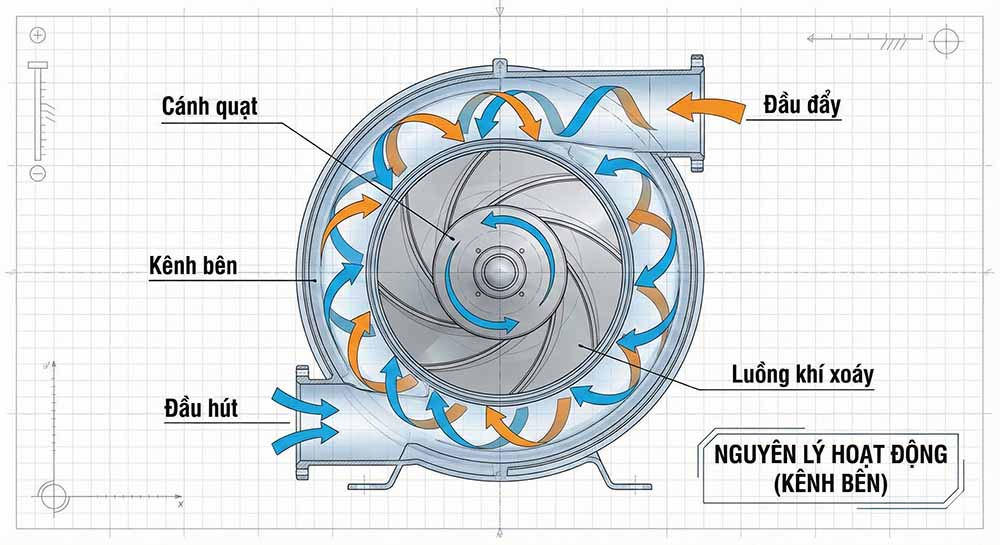

2. Nguyên lý hoạt động (Giải mã kỹ thuật)

Khác với quạt thông thường chỉ đẩy gió đi một lần, máy con sò gia tốc luồng khí nhiều lần trong một vòng quay:

1. Không khí đi vào qua cửa hút.
2. Lực ly tâm từ cánh quạt văng không khí ra rìa ngoài vào “kênh bên”.
3. Thành vỏ máy làm lệch hướng không khí, đẩy nó quay ngược trở lại gốc của cánh quạt tiếp theo.
4. Quá trình này lặp lại liên tục, tạo thành một vòng xoáy lốc (cyclone) bên trong buồng máy. Mỗi lần không khí quay lại cánh quạt, nó lại nhận thêm năng lượng, khiến áp suất tăng lên đáng kể trước khi thoát ra cửa đẩy.

Chính nhờ cơ chế này, máy con sò có thể tạo ra áp suất cao hơn nhiều so với quạt ly tâm cùng kích thước.

Phân loại: 1 Tầng cánh vs 2 Tầng cánh

Khi lựa chọn máy, bạn sẽ gặp hai thuật ngữ: Single Stage và Double Stage.

• 1 Tầng cánh (Single Stage): Chỉ có 1 cánh quạt. Loại này tạo ra lưu lượng khí tốt nhưng áp suất thấp (thường < 30kPa). Phù hợp cho hồ cá nông, bể sục massage nhỏ. Ví dụ điển hình là dòng máy thổi khí Emaux HB10.
• 2 Tầng cánh (Double Stage): Có 2 cánh quạt nối tiếp nhau. Không khí sau khi qua cánh thứ nhất sẽ được nén tiếp qua cánh thứ hai. Loại này tạo ra áp suất rất cao (lên tới 50-60kPa), phù hợp để đẩy khí đi xa hoặc sục khí cho bể có độ sâu > 2m.

So sánh: Máy thổi khí Con Sò vs. Roots Blower

Nhiều công trình công nghiệp phân vân giữa hai loại này. Dưới đây là bảng so sánh để bạn dễ quyết định:

Nếu bạn cần sự yên tĩnh cho khu nghỉ dưỡng hoặc spa, máy con sò là lựa chọn bắt buộc. Các dòng như máy thổi khí Emaux HB20 thường được ưa chuộng vì độ ồn thấp và thiết kế nhỏ gọn.

Ứng dụng thực tế đa ngành

1. Spa & Hồ bơi Jacuzzi: Kết hợp với các thân Jet massage để tạo ra luồng nước sục mạnh mẽ, massage cơ thể người bơi.
2. Nuôi trồng thủy sản: Cung cấp oxy hòa tan cho đáy ao tôm, bể cá mật độ cao.
3. Xử lý nước thải: Sục khí cho bể điều hòa và bể vi sinh hiếu khí (Aerotank) trong quy trình xử lý nước hồ bơi hoặc nước thải sinh hoạt.
4. Công nghiệp xi mạ & sấy khô: Dùng luồng khí áp suất cao để thổi khô linh kiện sau khi rửa hoặc khuấy trộn dung dịch hóa chất.

Hướng dẫn chọn máy thổi khí con sò (Công thức nhanh)

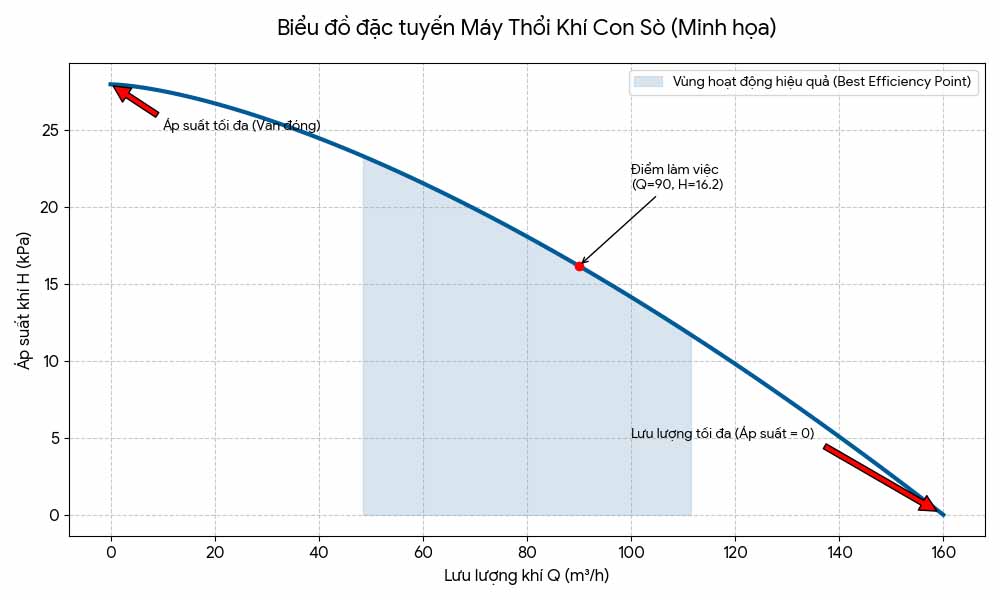

Sai lầm lớn nhất của người mua là chỉ nhìn vào công suất (HP/kW). Để chọn đúng, bạn cần nhìn vào Biểu đồ đặc tuyến (Performance Curve) với 2 bước sau:

Bước 1: Xác định Cột áp (H) cần thiết

Cột áp phụ thuộc vào độ sâu của nước và trở lực đường ống.

• Công thức ước lượng: H (kPa) ≈ (Độ sâu nước (m) X 10) + Tổn thất đường ống (10-20\%).
• Ví dụ: Bạn cần sục khí ở độ sâu 1.5m. Áp suất cần thiết tối thiểu là 1.5 X 10 = 15 kPa. Cộng thêm ma sát đường ống, bạn nên chọn máy có áp suất làm việc khoảng 18-20 kPa.

Bước 2: Xác định Lưu lượng (Q)

Dựa trên số lượng đầu ra (số mắt massage hoặc số đĩa khí).

• Mỗi lõi Jet massage hoặc đĩa khí sẽ yêu cầu một lưu lượng khí cụ thể (ví dụ: 80-100 lít/phút).
• Tổng lưu lượng Q = Số lượng thiết bị X Lưu lượng mỗi thiết bị.

Sau khi có Q và H, hãy dóng lên biểu đồ của nhà sản xuất. Điểm giao nhau phải nằm trong vùng làm việc hiệu quả của máy (thường là khoảng giữa biểu đồ).

Lưu ý: Không bao giờ chọn máy hoạt động ở điểm cực đại của áp suất, vì lúc đó lưu lượng sẽ gần bằng 0 và máy sẽ cực nóng.

Những lỗi thường gặp & Cách khắc phục

1. Máy bị nóng bất thường: Nguyên nhân thường do đường ống đầu ra bị nghẹt hoặc van bị khóa. Máy con sò kỵ nhất là bị khóa đầu ra (khác với bơm nước ly tâm). Hãy đảm bảo đường khí luôn thông thoáng.
2. Tiếng rít chói tai: Có thể do vòng bi (bạc đạn) bị mòn hoặc bụi bẩn xâm nhập. Cần thay thế vòng bi định kỳ.
3. Lưu lượng yếu: Kiểm tra bộ lọc khí đầu vào (Air Filter). Đây là bộ phận hay bị người dùng bỏ quên nhất. Nếu lọc khí bị tắc do bụi, máy sẽ không hút được gió và không thể đẩy khí đi.
